Diagrama de dependencias de un proyecto

Un diagrama de dependencias es una representación visual de las relaciones entre tareas o componentes dentro de un proyecto. Identifica predecesores y sucesores para garantizar un flujo de trabajo lógico, permitiendo a los directores de proyecto visualizar la ruta crítica y gestionar las restricciones de manera eficaz para evitar retrasos en el cronograma.

En proyectos complejos, la claridad marca la diferencia entre una entrega puntual y un fallo en cascada. Cuando decenas de tareas se interconectan entre múltiples equipos, una sola dependencia no rastreada puede paralizar todo un programa. El diagrama de dependencias resuelve este problema haciendo que cada relación sea visible, explícita y accionable, convirtiendo listas abstractas de tareas en una hoja de ruta interconectada que toda tu organización puede navegar.

¿Qué es un diagrama de dependencias?

Un diagrama de dependencias, también llamado diagrama de red o diagrama de precedencia, es un modelo visual estructurado que mapea qué tareas del proyecto deben completarse antes de que otras puedan comenzar (o terminar). Cada nodo en el diagrama representa una tarea o entregable; cada flecha o arista codifica una restricción lógica entre dos nodos.

Los diagramas de dependencias de proyecto son un pilar fundamental del desarrollo del cronograma en la Guía del PMBOK® (Octava Edición). Se alimentan directamente del método de la ruta crítica (CPM), la nivelación de recursos y la identificación de riesgos, lo que los hace indispensables para cualquier director de proyectos que gestione trabajo con interdependencias complejas.

A diferencia de una simple lista de tareas o un diagrama de Gantt, un diagrama de dependencias expone el porqué detrás de cada secuencia. Los equipos dejan de preguntarse “¿por qué está bloqueada la Tarea 17?” y empiezan a ver la respuesta de un vistazo.

Dependency graph vs. diagrama de dependencias: diferencias clave

Estos dos términos se usan con frecuencia de forma intercambiable, pero existe una distinción significativa que revela tu nivel de experiencia:

• Dependency Graph (Grafo de dependencias): Un concepto matemático de la teoría de grafos. Los nodos y las aristas dirigidas representan componentes y sus relaciones en un sentido formal y algorítmico. Se utiliza ampliamente en ingeniería de software (gestores de paquetes, sistemas de compilación, pipelines de compiladores) y ciencia de datos (DAGs en Apache Airflow, grafos de linaje en dbt).
• Diagrama de dependencias (Dependency Chart): La adaptación del concepto de grafo a la dirección de proyectos. Añade lógica de negocio encima, con nombres de tareas, duraciones, responsables, indicadores de hitos y restricciones de cronograma. Herramientas como Microsoft Project, Primavera P6 y Monday.com renderizan los diagramas de dependencias como diagramas interactivos o redes vinculadas al Gantt.

Para un arquitecto de software que mapea cadenas de llamadas entre microservicios, el enfoque de “dependency graph” es el correcto. Para un director de proyectos que planifica el lanzamiento de un producto, el “diagrama de dependencias” o “plantilla de dependencias de gestión de proyectos” es el instrumento adecuado.

¿Cuál es el propósito de un diagrama de dependencias?

El diagrama de dependencias cumple cuatro propósitos estratégicos que ninguna hoja de cálculo ni reunión verbal puede replicar:

1. Identificación de cuellos de botella: Visualizar de forma explícita las tareas con muchas dependencias entrantes, los nodos donde los retrasos se acumulan y se propagan aguas abajo.
2. Visibilidad de la ruta crítica: La secuencia de tareas con flotación cero determina la fecha de finalización más temprana posible del proyecto. Un diagrama de dependencias hace que esta ruta sea inconfundible.
3. Gestión de riesgos: Las dependencias externas (entregables de terceros, aprobaciones regulatorias, hitos de proveedores) aparecen como nodos explícitos, lo que impulsa una planificación de contingencias proactiva.
4. Optimización del cronograma: Identificar las tareas que pueden ejecutarse en paralelo desbloquea oportunidades de compresión, acortando el cronograma sin añadir alcance ni recursos.

Un estudio de Harvard Business Review de 2025 sobre gestión visual de dependencias reveló que los equipos de proyecto que usaban diagramas de red redujeron los retrasos no planificados en un 28% en comparación con los equipos que dependían únicamente de listas de tareas. El mecanismo es simple: cuando las personas ven la cadena, la protegen.

Los 4 tipos esenciales de dependencias en la gestión de proyectos

La Guía del PMBOK® define cuatro tipos de relaciones lógicas, conocidos colectivamente como relaciones del método de diagramación de precedencia (PDM). Dominar los cuatro es un requisito previo para el examen PMP® y para diseñar cronogramas de proyecto sólidos.

Final a Inicio (FS)

Final a Inicio es el tipo de dependencia predeterminado, el que la mayoría de los directores de proyectos consideran primero. La Tarea B no puede comenzar hasta que la Tarea A esté completamente terminada. Esta es la relación más común en las metodologías waterfall e híbridas: los requisitos deben terminar antes de que comience el diseño; el diseño debe terminar antes de que comience el desarrollo.

Ejemplo real: Una obra de construcción no puede comenzar a armar la estructura (Tarea B) hasta que el vaciado de la cimentación haya curado (Tarea A). No es posible ningún solapamiento, ya que la física del hormigón impone la dependencia.

Inicio a Inicio (SS)

Inicio a Inicio habilita el trabajo en paralelo. La Tarea B puede comenzar una vez que la Tarea A ha comenzado, no después de que termine. Este es el motor de la compresión del cronograma: al identificar las relaciones SS en el diagrama de dependencias, los directores de proyecto pueden solapar paquetes de trabajo y acortar la ruta crítica sin aumentar el riesgo.

Ejemplo real: En una versión de software, el equipo de redacción técnica puede comenzar a redactar las notas de la versión (Tarea B) tan pronto como comience el desarrollo de funcionalidades (Tarea A). Ambas actividades se ejecutan en paralelo, ahorrando días o semanas en el cronograma.

Final a Final (FF)

Final a Final sincroniza salidas. La Tarea B no puede terminar hasta que la Tarea A termine. Esta relación es común cuando dos actividades deben concluir juntas para mantener la calidad o el cumplimiento normativo, ya que ninguna salida es útil sin que la otra esté completa.

Ejemplo real: En un ensayo farmacéutico regulado, la recopilación de datos de pacientes (Tarea A) y el informe de eventos adversos (Tarea B) deben concluir simultáneamente. El informe no puede finalizarse hasta que se cierre la recopilación de datos.

Inicio a Final (SF)

Inicio a Final es la relación más rara y contraintuitiva en un diagrama de dependencias. La Tarea B no puede terminar hasta que la Tarea A haya comenzado. Se encuentra con mayor frecuencia en producción justo a tiempo y en escenarios de traspaso operativo donde la actividad sucesora debe mantenerse activa hasta que la predecesora entre en funcionamiento.

Ejemplo real: Un traspaso de turno en un hospital: el turno nocturno (Tarea B) no puede terminar oficialmente hasta que el turno diurno (Tarea A) haya comenzado. Esto evita cualquier brecha en la atención al paciente, independientemente del horario.

Consejo PMP: Las dependencias SF rara vez se examinan de forma aislada, pero aparecen con frecuencia en preguntas de examen basadas en escenarios. Comprender la analogía del traspaso de turno es la forma más fiable de reconocer la lógica SF disfrazada.

Cómo elaborar un diagrama de dependencias: guía en 4 pasos

Construir un diagrama de dependencias es un proceso estructurado. Saltarse pasos, en particular el paso 2, es la causa más común de diagramas que parecen profesionales pero fallan operativamente.

Paso 1: listado de tareas

Comienza con una Estructura de Desglose del Trabajo (EDT) completa. Cada paquete de trabajo al nivel de entregable en tu EDT se convierte en un nodo candidato en el diagrama de dependencias. Asigna un ID único a cada tarea y registra su duración estimada. Los inventarios de tareas incompletos producen diagramas de dependencias incompletos, lo cual es peor que no tener ninguno porque generan falsa confianza.

Paso 2: definición de la lógica

Para cada par de tareas, determina el tipo de dependencia (FS, SS, FF o SF) e identifica si la dependencia es:

• Obligatoria (lógica dura): Física o legalmente requerida, como el hormigón antes de la estructura o la aprobación regulatoria antes del lanzamiento.
• Discrecional (lógica blanda): Secuenciación de mejores prácticas que podría modificarse, generalmente usada para gestionar riesgos o calidad.
• Externa: Dependiente de una entidad fuera del equipo del proyecto, como una entrega de proveedor, aprobación del cliente o emisión de permisos.
• Interna: Dependiente de otra tarea bajo el control directo del equipo del proyecto.

Esta clasificación es importante porque las dependencias obligatorias son restricciones inamovibles, mientras que las discrecionales son palancas de compresión del cronograma.

Paso 3: selección de herramienta

Elige tu herramienta de diagramación en función de la complejidad del proyecto, la distribución del equipo y los requisitos de integración:

• Gliffy / Lucidchart: Ideal para mapeo visual de dependencias con arrastrar y soltar. Perfectos para presentaciones a stakeholders y equipos con diferentes perfiles técnicos.
• Microsoft Project / Primavera P6: Herramientas empresariales que generan automáticamente diagramas de red a partir de datos de tareas y calculan la ruta crítica de forma algorítmica.
• Mermaid.js: Diagramación de código abierto nativa en código. Ideal para equipos técnicos que usan GitOps, documentación como código o pipelines CI/CD.
• Monday.com / Asana: Plataformas colaborativas con seguimiento de dependencias integrado y vistas de Gantt, muy adecuadas para equipos ágiles o híbridos.

Paso 4: mapeo de conexiones

Con tu herramienta seleccionada y las tareas introducidas, define cada relación utilizando la lógica determinada en el Paso 2. Trabaja de izquierda a derecha, desde el inicio hasta el final del proyecto. Valida el diagrama de dependencias recorriendo cada camino desde el primer nodo hasta el último y confirmando que todas las restricciones son lógicamente coherentes. Ejecuta un pase hacia adelante y hacia atrás para calcular las fechas de inicio y fin tempranas y tardías, la base del análisis de la ruta crítica.

Mejores prácticas en la gestión de dependencias

Los diagramas de dependencias son documentos vivos, no entregables de una sola vez. Las siguientes prácticas distinguen a las PMO de alto rendimiento de los equipos que construyen diagramas una vez y los olvidan.

Integración con la ruta crítica

Cada diagrama de dependencias debe ir acompañado de un análisis de la ruta crítica. La ruta crítica es la secuencia más larga de tareas con flotación cero y define el piso inamovible de la fecha límite. Cualquier retraso en una tarea de la ruta crítica retrasa la fecha de finalización del proyecto en una cantidad idéntica.

Mejor práctica: codifica en colores las tareas de la ruta crítica en tu diagrama de dependencias (el rojo es el estándar del PMBOK). Revisa la ruta crítica en cada reunión de seguimiento. Cuando se produzcan cambios de alcance, vuelve a ejecutar el pase hacia adelante y hacia atrás de inmediato, ya que los cambios de alcance suelen modificar qué ruta es crítica.

Detección automatizada de riesgos mediante IA

Las plataformas PMO modernas integran modelos de aprendizaje automático que señalan dependencias en riesgo antes de que se materialicen los retrasos. Estos sistemas analizan datos de rendimiento histórico, velocidad actual de las tareas, utilización de recursos y eventos del calendario externo para asignar una puntuación de probabilidad a cada nodo de dependencia.

Cuando un nodo de dependencia supera un umbral de riesgo (típicamente 70% o más de probabilidad de retraso), el sistema activa una notificación automática al responsable de la tarea y al director del proyecto. Esto transforma la gestión de dependencias de reactiva (“el retraso ocurrió”) a predictiva (“el retraso es probable, actúa ahora”).

Incluso sin una plataforma con IA, los equipos pueden aproximar esta capacidad manualmente etiquetando las dependencias externas, asignando márgenes de flotación a las rutas de alto riesgo y programando puntos de revisión de dependencias semanales.

Plantillas de dependencias en gestión de proyectos y ejemplos visuales

Dos formatos visuales dominan la documentación de dependencias en la gestión de proyectos profesional:

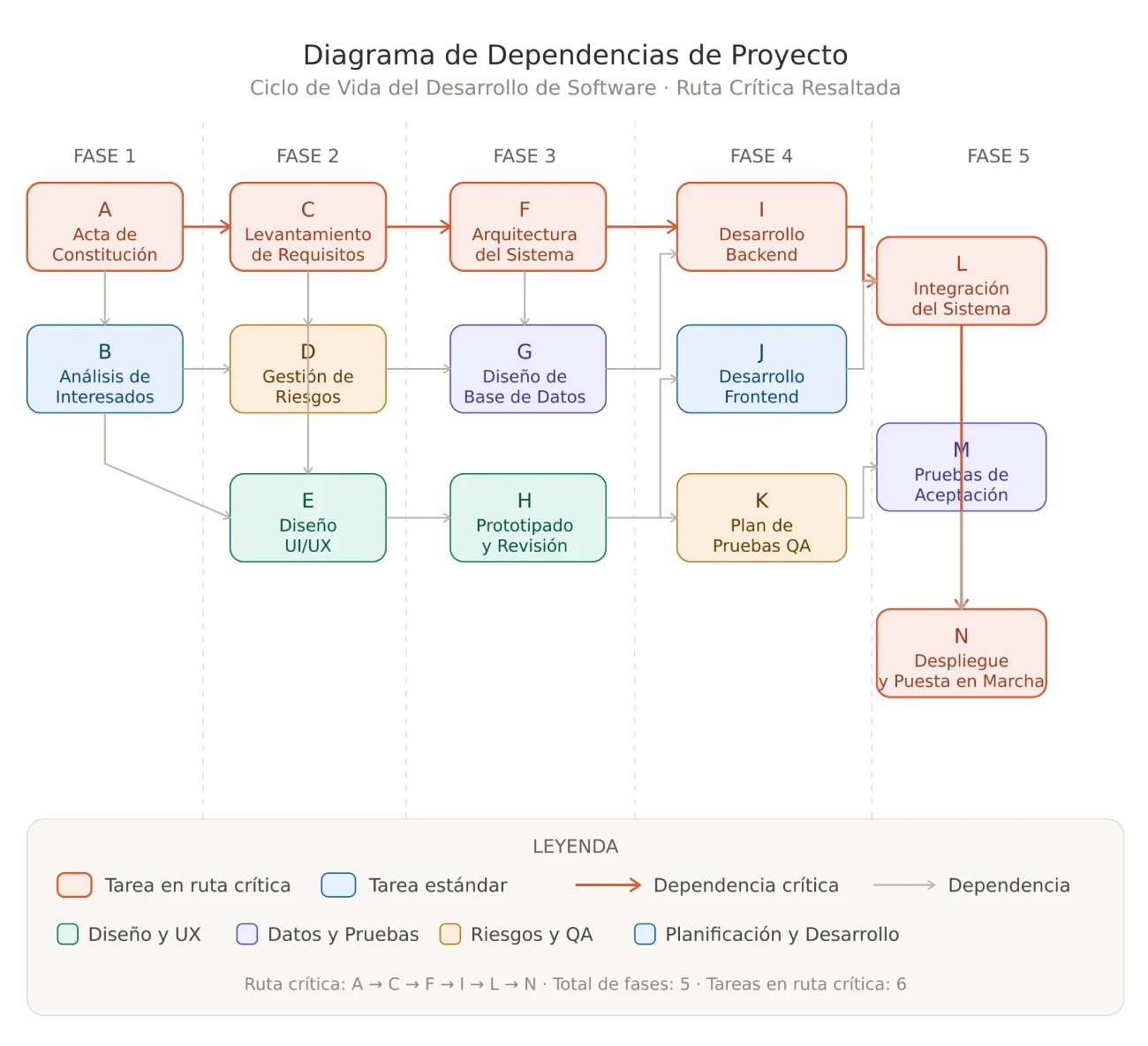

Diagrama de red (Método de Diagramación de Precedencia)

El diagrama de red es la forma más pura de un diagrama de dependencias. Cada tarea ocupa un nodo (caja rectangular) que muestra el ID de la tarea, el nombre, la duración, el inicio temprano (IT), el fin temprano (FT), el inicio tardío (ItL) y el fin tardío (FTL). Las flechas entre nodos muestran el tipo de relación. La ruta crítica se resalta y la flotación es visualmente evidente a partir de la diferencia entre los valores IT/ItL.

Los diagramas de red son el formato de elección para las preguntas del examen PMP, el análisis CPM y las presentaciones formales de cronograma a clientes o patrocinadores. Se generan de manera más efectiva mediante herramientas de planificación que calculan automáticamente la flotación y los valores de la ruta crítica.

Texto alternativo para visual: “Ejemplo de diagrama de dependencias de proyecto que muestra relaciones FS y SS en un diagrama de red con la ruta crítica resaltada.”

Diagrama de Gantt con flechas de dependencia

El diagrama de Gantt es el formato de cronograma de proyecto más ampliamente reconocido. Cuando se añaden flechas de dependencia que conectan el final de una barra con el inicio de la siguiente, el Gantt se convierte efectivamente en un diagrama de dependencias en forma de línea de tiempo. Este formato híbrido es muy accesible para los interesados ejecutivos que pueden no estar familiarizados con la notación de diagramas de red.

En Microsoft Project, Primavera P6 y Monday.com, las flechas de dependencia del Gantt se generan automáticamente a partir de la lógica de tareas introducida en el cronograma. Cambiar un tipo de dependencia actualiza instantáneamente la geometría de las flechas.

Texto alternativo para visual: “Diagrama de Gantt con flechas de dependencia que muestran relaciones Final-a-Inicio e Inicio-a-Inicio a lo largo de un cronograma de proyecto de 12 semanas.”

Para los equipos que buscan un punto de partida ya preparado, una plantilla de dependencias de gestión de proyectos debe incluir: una tabla de inventario de tareas, una columna de clasificación del tipo de dependencia, un lienzo de diagrama de red basado en nodos y una vista de Gantt con barras vinculadas. Estos elementos en conjunto constituyen una plantilla de dependencias de proyecto completa, adecuada para cualquier metodología, ya sea waterfall, híbrida o ágil a escala.

Preguntas frecuentes (FAQ)

¿Cuál es la mejor herramienta para mapear dependencias de proyecto?

La respuesta depende de la madurez técnica de tu equipo y de la complejidad del proyecto. Para programas empresariales, Primavera P6 y Microsoft Project siguen siendo el estándar de oro, ya que calculan automáticamente la ruta crítica y se integran con sistemas ERP. Para equipos colaborativos de mercado medio, Lucidchart y Monday.com ofrecen el mejor equilibrio entre usabilidad y profundidad de funcionalidades. Para equipos técnicos que operan en entornos GitOps o de documentación como código, Mermaid.js es la elección clara: gratuito, con control de versiones y compatible con IA. La configuración ideal para la mayoría de las organizaciones es un enfoque de dos capas, con Mermaid para la creación rápida de prototipos y documentación, y una plataforma de planificación para la gestión formal del cronograma.

¿Cómo se rastrean y resuelven los conflictos de recursos en un diagrama de dependencias?

Los conflictos de recursos surgen cuando dos o más tareas con una dependencia compartida se asignan al mismo recurso al mismo tiempo. El diagrama de dependencias identifica las tareas y la nivelación de recursos resuelve el conflicto. En la práctica: (1) ejecuta un histograma de recursos para encontrar los picos de sobreasignación, (2) identifica cuál de las tareas en conflicto tiene flotación, (3) retrasa la tarea con flotación hasta que el recurso esté disponible. Si ambas tareas están en la ruta crítica con flotación cero, debes añadir recursos, reducir el alcance o aceptar una extensión del cronograma. Las plataformas PMO con IA pueden automatizar los pasos 1 y 2, acelerando drásticamente el proceso de resolución.

¿Cuál es la diferencia entre dependencias internas y externas?

Las dependencias internas conectan tareas que están bajo el control directo del equipo del proyecto. Las dependencias externas conectan una tarea del proyecto con un entregable o hito perteneciente a una parte fuera del equipo, como un proveedor, un organismo regulador, un cliente o un proyecto paralelo. La distinción crítica es la exposición al riesgo: las dependencias internas se pueden gestionar directamente, mientras que las externas requieren gestión activa de relaciones, SLAs contractuales y márgenes de contingencia. En tu diagrama de dependencias, marca las dependencias externas con un color o icono distintivo para que reciban una atención de seguimiento reforzada a lo largo del ciclo de vida del proyecto.

¿En qué se diferencia un diagrama de dependencias de una EDT?

Una Estructura de Desglose del Trabajo (EDT) responde a la pregunta “¿Qué hay que hacer?” ya que descompone el alcance del proyecto en entregables de forma jerárquica. Un diagrama de dependencias responde a “¿En qué orden?” ya que secuencia los paquetes de trabajo de la EDT según las restricciones lógicas. Las dos herramientas son complementarias: primero construyes la EDT para inventariar todo el trabajo, luego construyes el diagrama de dependencias para secuenciar ese trabajo. Ninguna sustituye a la otra.

Empieza a mapear tus dependencias hoy mismo

Un diagrama de dependencias bien construido es una de las inversiones de mayor impacto que puede hacer un director de proyectos. Transforma una maraña inmanejable de tareas en una red clara y navegable, donde cada miembro del equipo comprende no solo lo que le corresponde, sino por qué el momento de su trabajo importa a todos los que están aguas abajo.

Tanto si te estás preparando para el examen PMP®, diseñando una transformación TI compleja o liderando el lanzamiento de un producto multi-equipo, el diagrama de dependencias es tu única fuente de verdad para la lógica del cronograma. Comienza con la guía de 4 pasos de este artículo, valida tus tipos de dependencia con el marco FS/SS/FF/SF y controla las versiones de tus diagramas utilizando Mermaid.js para lograr la máxima transparencia y mantenibilidad.

¿Listo para poner en práctica este conocimiento? Explora nuestros recursos de Formación para la Certificación PMP y el Simulador del Examen PMP para dominar la gestión de dependencias y el análisis de la ruta crítica de cara al examen PMP®.

Referencias y lectura adicional

• Project Management Institute (2026). Guía PMBOK® – Estándares de la Octava Edición para el Mapeo de Dependencias
• Documentación de Mermaid.js (2026). Generación de Grafos de Dependencias mediante Sintaxis
• Harvard Business Review (2025). El Impacto de la Gestión Visual de Dependencias en el ROI del Proyecto
